Пальники на відпрацьованих маслах

Різновиди пальника на відпрацьованому маслі

У холодний сезон в обігріві потребують не тільки житлові, але й допоміжні приміщення. В даний момент для опалення застосовуються пристрої на різних видах палива, включаючи відпрацювання або відпрацьоване технічне масло. На російському ринку можна зустріти пристосування, переробні різну паливну основу, а також мають вузьку спеціалізацію. За типом палива, що спалюється подібні пристрої бувають:

По функціональності пальника на відпрацювання бувають не тільки обігрівають, але також зварювальні та освітлювальні

• газові;
• на рідкому паливі;
• об'єднані.

Найбільш простим і економічним приладом для обігріву приміщення вважається пальник на відпрацювання. По функціональності пальники поділяються на 3 підвиди:

• зварювальні;
• освітлювальні;
• обігрівають.

Принцип роботи цих пристроїв був запозичений у примітивного керогазів ще в 50-ті роки. Досить швидко найпростіші пальника стали популярні, їх стали набувати для опалення дачних будиночків і гаражів. У ті часи будь-яке паливо коштувало недорого, але з часом дбайливі господарі, винахідники і раціоналізатори почали шукати заміну бензину, солярки і гасу. У хід пішли мазут і непридатне масло, яке тепер використовується як повноцінне пальне. Сьогодні прилад все ще актуальне, до того ж є відмінним способом збереження екології.

Важливо! У приміщенні, де буде застосовуватися будь апарат на рідкому паливі, будь то саморобна бензинова пальник, апарат на відпрацювання або пальник на солярці своїми руками, обов'язково повинен бути вогнегасник!

Пальники на відпрацюванні за типом бувають на рідкому паливі, газові та комбіновані

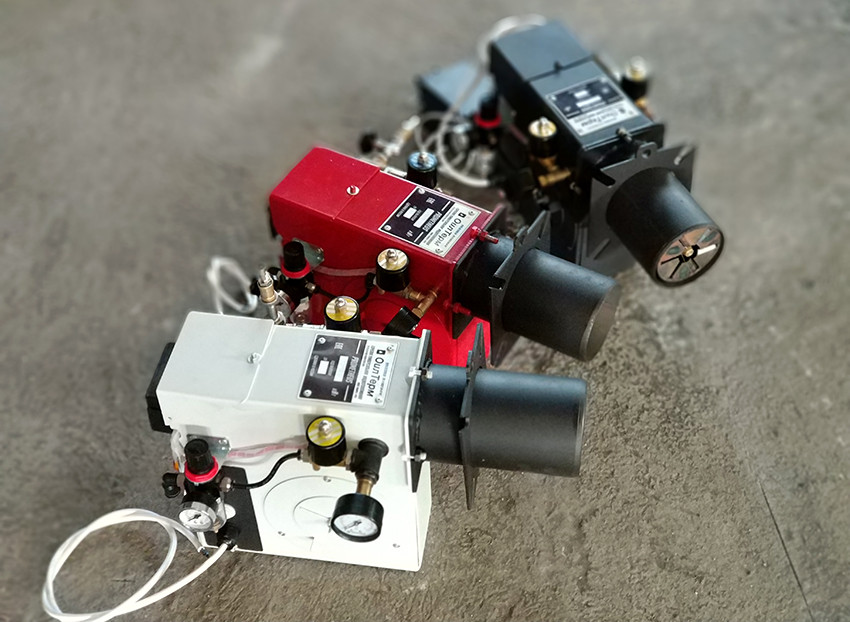

Пристрій готової пальника, що функціонує на відпрацьованому маслі

При купівлі газових пальників і подібного їм устаткування нерідко люди цікавляться тим чи іншим елементом і його призначенням в загальній конструкції. Наприклад, вони хочуть знати, звідки і куди має перетікати масло, яким способом воно запалюється та інше. Коли замислюються про те, як зробити пальник в домашніх умовах, підшукуючи зразок для спорудження саморобного аналога, питань виникає ще більше. Найчастіше цікавляться заміною форсунок і ємності для масла на що-небудь підходяще з підручних засобів.

Маючи у своєму розпорядженні фото, схеми і креслення пальника на відпрацьованому маслі, не кожен майстер відразу візьметься за справу. Основна причина – велика кількість специфічних деталей.

Зверніть увагу! Неважливо, з чого спорудили пристрій, принцип роботи всіх пальників приблизно однаковий: відфільтроване і розігріте масло подається з основної ємності і спалюється в камері згоряння.

Багатокомпонентний процес складається з декількох етапів, і від якості складових деталей крапельної пальника на відпрацьованому маслі своїми руками буде залежати успіх її експлуатації:

Принцип роботи пальника, що функціонує на відпрацьованому маслі

• паркан і фільтрація відпрацювання;
• перекачування та підігрів очищеного масла;
• процес спалювання з отриманням тепла.

Фільтрація як початок роботи пальника на відпрацювання

Підприємства, що випускають готові пристрої, що працюють на рідкому паливі або відпрацювання, комплектуються додатковими опціями, очищає масло. Це так звані забірні поплавці, які з поверхні забирають на прогрівання саму чисту порцію субстанції. Такий принцип забору відпрацювання в даний момент притаманний переважній більшості виробів, що відносяться до цієї категорії.

Далі через шланг, виконаний з матеріалу, стійкого до агресивного середовища, відбувається порційна подача відпрацьованого масла. Трубка зазвичай занурена приблизно до середини основної ємності, тому тверда суспензія залишається на дні, а на прогрівання і переробку йде більш чистий шар. На цьому етапі вдається без додаткових зусиль досить якісно фільтрувати паливо. На дні залишаються брудні домішки, пісок і інші нерозчинні компоненти.

Важливо! Від чистоти палива в чому залежить і тривалість роботи форсунки для пальника на відпрацьованому маслі своїми руками. Тому варто подбати хоча б про грубої очищення масляної фракції, що подається в топку.

Щоб пальник працювала тривалий час необхідно подбати про очищення палива

Як відомо, фільтри бувають одно - і багаторазового застосування. Просіювання грубих частинок може здійснюватися через декілька шарів або фільтруючих елементів, як у готових грілок компанії Smart Burner. Традиційна комплектація різних виробів приблизно однакова: готові пристосування рідко випускаються без фільтра або замінюють його елементів.

Невеликий насос для перекачування – стандартна конструктивна деталь, що відповідає за безперебійне надходження масла. Якщо організувати подачу для нерухомого агрегату за принципом сполучених судин, то в саморобній пальнику воно може надходити на форсунку самопливом,.

Прогрівання відпрацьованого масла перед його спалюванням

Не менш важливий етап підготовки пристрою до роботи – підігрів відпрацьованого масла перед повним згорянням для виділення тепла. При розігріві масло стає більш рідким і пластичним, внаслідок чого оптимальна консистенція відмінно спалюється.

Бак переднагріву або прогріваються спіраль потрібні для будь-якого пальника на відпрацьованому маслі своїми руками – креслення демонструють проміжне місце розташування. Зазвичай це відособлена камера або капсула невеликого обсягу, прихована в середині корпусу. Призначення – якомога якісніше прогріти паливо перед процесом згоряння. У готових виробів найчастіше є реле температури, відстежує рівень підігріву. Як правило, вони працюють в робочому діапазоні 0-150 °С.

Деякі моделі пальників облаштовують електричним Теном для підігріву масла

Увага! Пальники, пристосовані під об'єднані суспензії, зазвичай мають ємність для прогрівання. Дизельне паливо в саморобних пальниках на солярці розігріві не потребує.

Виробники по-різному вирішують, як організувати цей етап. Пальник Гном на відпрацьованому маслі (і інші подібні моделі) має всередині ємності невеликий електричний ТЕН, який відповідає за підігрів відпрацювання до потрібного рівня. Точно так само, як і в цьому випадку, кожен виробник по-своєму вирішує і питання про подачу масла. Часто за рівень його надходження відповідають поплавкові вимикачі і насоси. Система самостійно відключається при заповненні бачка переднагріву.

Подача стисненого повітря для утилізації відпрацьованого масла

Стиснене повітря потрібна для підготовки масляної суміші до спалювання шляхом її розпилення. Ця транспортування спрямована в форсунку, що здійснюється під тиском. Внаслідок подачі через окремий канал кисень забезпечує процес горіння в будь-якому пристрої, включаючи пальник Бабінгтона на відпрацьованому маслі своїми руками. Хоча спочатку апарат був запатентований як працюючий на дизельному паливі, його пристосували і під технічне масло.

Для успішної подачі повітря потрібно міні-компресор, вбудований в готові пристосування на рідкому паливі. Він може транспортуватися і іншими способами, наприклад, за принципом пневматики. При відсутності стисненого повітря форсунка може працювати некоректно.

Стиснене повітря в пальнику необхідний для підготовки олії до спалювання

Корисна порада! Робочий тиск допомагає відслідковувати невеликий манометр, завдяки чому зберігаються параметри, необхідні для повноцінної експлуатації всього апарату.

Регулювання повітряного потоку забезпечує спеціальний соленоїдний клапан на корпусі. У дорогому обладнанні також передбачені повітряні фільтри для очищення повітря. Вони будуть корисні в запилених міні-цехах, котелень або інших приміщеннях, де забирається для процесу горіння повітря має багато домішок. Для роботи форсунки для пальника на відпрацьованому маслі своїми руками потрібна регульована вторинна подача повітря. За синхронну роботу всіх вузлів відповідають такі деталі пальника:

• форсунка (сопло);
• паливний відсік;
• нагрівальний бак;
• клапан подачі повітря;
• регулятор подачі масла;
• манометр для перевірки тиску (його може й не бути);
• нагнетающее пристрій (вентилятор).

У готових апаратах підпалювання забезпечують електроди. Подача стисненого повітря здійснюється по повітряному каналу, звідти він потрапляє в форсунку. Туди ж після підігріву йде і відпрацьоване масло. Якщо форсунка чиста, вона виробляє якісне підпалювання палива, припускає появу рівного безперервного полум'я.

Кожен пальник на відпрацювання повинна бути оснащена клапаном подачі повітря

Що являє собою відоме винахід Бабінгтона

У кожного винаходу є свій автор, навіть якщо його ім'я незаслужено забуте нащадками. Так, наприклад, британський винахідник Роберт Бабингтон у 1969 р. отримав патент на піч, що працює на дизельному паливі, яка нагадувала освітлювальний керогаз, що функціонує на парах гасу. Конструкція Роберта Бабінгтона спочатку була розрахована на гас, потім її пристосували під солярку. Коли кількість автомобілів незрівнянно зросла, відпрацьоване масло потрібно було якось утилізувати. Тому раціоналізатори шукали підходящі для цих цілей пристрою.

Спочатку на основі запатентованого винаходу Р. Бабінгтона з'явилася дизельна пальник своїми руками, потім її пристосували для спалювання масла та інших видів палива. Апарат, який функціонує на відпрацювання, з'явився набагато пізніше дизельної конструкції, але по популярності і безпеки він перевершив свого попередника.

Через деякий час подібний пристрій пропонували заново, оскільки закінчився термін дії першого патенту, а піч на рідкому паливі не втратила актуальності. Схожі апарати повторювалися в різних варіантах, при цьому пальник Бабінгтона своїми руками намагалися збирати не тільки майстри-самоучки, але і конструкторські бюро солідних підприємств.

Пальник за конструктивним рішенням відноситься до нескладних пристроїв, тому з успіхом виготовляється в домашніх умовах. Вона відрізняється досить високою ефективністю в плані отримання тепла, необхідного для обігріву:

Схема пальника за принципом Бабінгтона, де 1 – датчик нагріву; 2 – кожух; 3 – теплообмінник; 4 – розпилювач палива; 5 – свічка розжарювання; 6 – нагнітач; 7 – паливний насос; 8 – фрикційна муфта; 9 – електродвигун; 10 – важіль перемикання режимів роботи; 11 – вентилятор; 12 – остов; 13 – паливна трубка; 14 – камера згоряння

• технологічних установок;
• невеликих майстерень;
• цехів;
• гаражів;
• складських і підсобних приміщень.

Корисна порада! Не варто пристосовувати саморобну пальник своїми руками для опалення житла, оскільки перегоревшее олія має специфічний запах.

Пальник на відпрацювання своїми руками: принцип роботи

Якщо переглянути фото, малюнки і креслення, стає очевидно, що вторинне масло на криволінійній поверхні утворює тонку плівку. Через паз під невеликим тиском газ або повітря подається в ємність. Масло після прогрівання розпорошується цим повітряним потоком, забезпечуючи якісне займання.

Именно этот способ воспламенения стал основой для изобретений, получивших распространение в самодельных аппаратах и капельных горелках на отработанном масле, выпускаемых в заводских условиях. Отработанное масло – это, по сути, бесплатное топливо, отслужившая суспензия. Поэтому оно считается более выгодным на фоне других источников тепла:

Горелку на отработанном масле возможно сделать своими руками

• твердого топлива и брикетов для самодельной пеллетной горелки;
• бензина и солярки;
• електроенергії;
• природного газу;
• гасу;
• мазуту.

Корисна порада! Хоча відпрацювання залишається найдешевшою основою для виділення тепла при утилізації допомогою спалювання, засмічене домішками масло рекомендується підготувати ‒ домогтися відстоювання води і відфільтрувати від важкої суспензії.

Перші апарати на гасі, дизпаливі та олії сильно коптили, виділяли неприємний запах. Пізніше запропонували бензиновий пальник своїми руками і апарати на іншому пальному сировину, але велися активні пошуки бюджетного палива. Масло виявилося підходящим джерелом тепла, але кіптява і запах зводили нанівець всі переваги. Тому всі зусилля винахідників пішли на усунення зазначених недоліків пальники для котлів на відпрацьованому маслі. Цьому мали сприяти повноцінне спалювання, прогрівання і фільтрація забрудненого палива
